反擊式破碎機電氣控制柜電氣原理簡述

所屬分類：破碎機發布時間：2019-12-09本文作者：恒源礦山設備本文來源：www.jyhyjx.cn 點擊量：次 字體：【大中小】

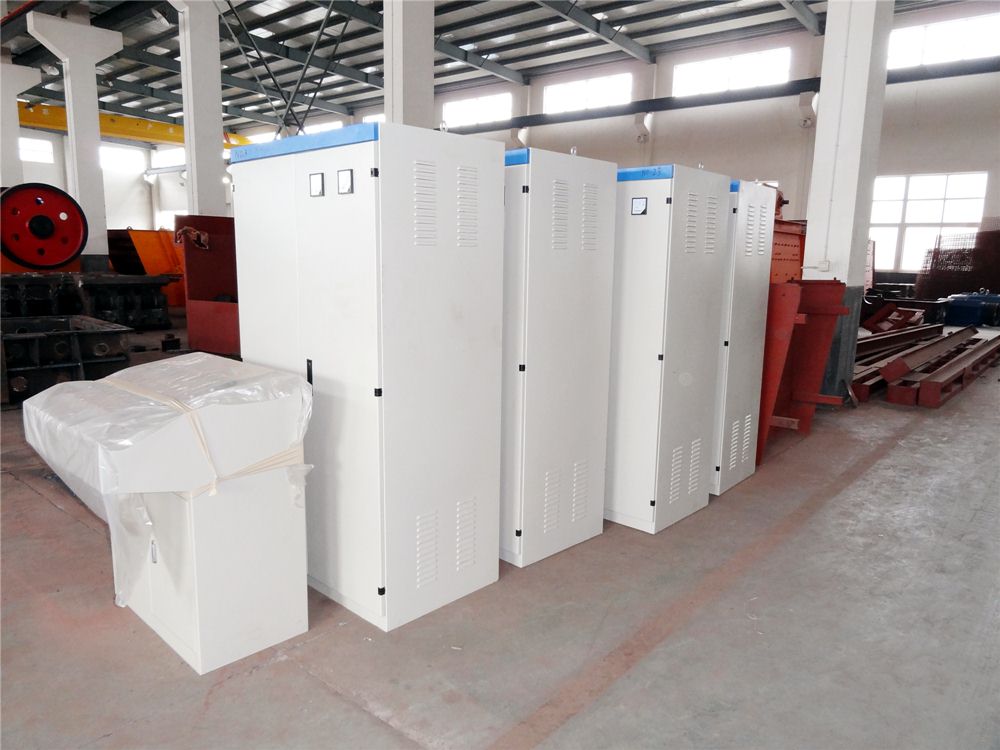

反擊式破碎機需要電氣控制柜來操控設備的啟動和關閉，并且在維修時也需要控制柜電源的關閉控制，因此，電氣控制柜對于破碎設備是非常重要的配套設備，今天應前不久有個客戶需要這方面的資料，特分享一下恒源反擊式破碎機的電路控制原理圖，以便協助對方工作。以下分三部分簡述以下反擊破電氣控制柜的基本知識：

一、主電路部分

主電源由自動空氣開關QF提供，自動開關QF1提供主電機電源，QF2提供泵站電源，QF3提供控制回路電源，交流接觸器1KM、2KM、頻敏變阻器BP完成主電機的啟、停，3KM控制泵站電源。

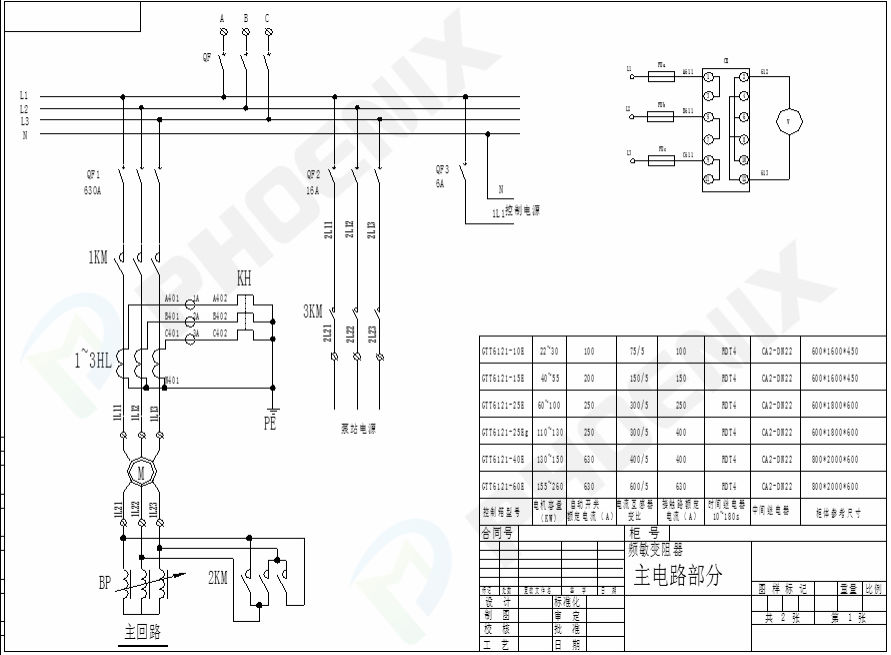

圖一：反擊破主電路圖

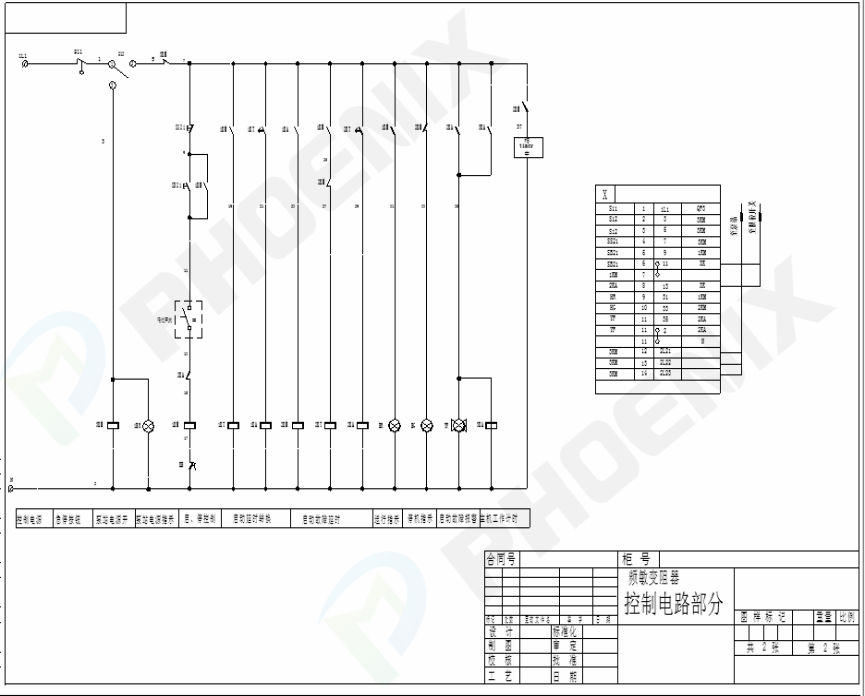

圖二：反擊式破碎機控制電路圖

二、控制柜電氣控制原理

1、啟動：當主設備在可運行狀態下，限位開關XK處于閉合位置，此時合上QF、QF1、QF3，把選擇開關S12旋至工作位置，綠色信號燈HG亮，按下啟動按鈕SB21，1KM得電并自鎖，主電機M在轉子接入頻敏變阻器BP的情況下啟動，并緩漫加速，同時時間繼電器1KT得電（1KT延時時間整定不能大于90秒），2KT得電（2KT延時時間大于1KT延時時間5~10秒），1KT延時時間到1KA得電、2KM得電，頻敏變阻器BP被切除，主電機M啟動結束進入正常工作；同時2KM得電斷開2KT，2KT結束延時計時，綠色信號燈HG熄滅，紅色信號燈HR亮，計時累加器time開始累計主機工作時間。

2、停機：按下停止按鈕SS21，1KM失電，1KT、1KA、2KM同時失電，主機M自由停機，緊急停止按鈕S11在緊急情況下便于操作。

3、保護：本電路設計得有過載、過流、短路保護，同時有啟動異常保護，以免燒毀頻敏變阻器，該保護由2KT、2KA完成，既：啟動時1KM叩合，1KT、2KT同時得電并開始延時，但1KT延時時間比2KT短（一般可調短5~10秒），如果啟動過程中1KT按時動作，但由于某種原因2KM未能吸合，頻敏變阻器BP處于超時工作達到2KT延時時間后，2KA得電吸合，其觸點2KA（13、15）斷開，1KM失電切斷電動機主回路，使頻敏變阻器BP退出工作狀態免于燒毀，同時2KA觸點（7、35）接通聲光報警器YF工作，說明啟動有啟動超時故障，應及時處理。

三、檢修注意事項

在主電機檢修時，必須斷開自動空氣開關QF1，合上QF2，將選擇開關S12旋至揭蓋位置，3KM得電，泵站電源接通，即可以進行揭蓋檢修，揭蓋后限位開關XK斷開，保證主電機不能啟動，檢修完畢后，合上蓋子，XK閉合，表示設備處于可運行狀態。

以上技術資料發布于中國大型破碎機、制砂機生產廠家：上海恒源冶金設備有限公司，轉載此文請注明文章來源。
