顎式破碎機規格型號及技術參數詳細說明

所屬分類：破碎機發布時間：2020-01-11本文作者：恒源礦山設備本文來源：www.jyhyjx.cn 點擊量：次 字體：【大 中 小】
      很多用戶咨詢顎式破碎機（簡稱“鄂破”或“顎破”）規格型號及顎式破碎機設備的技術參數，因此為方便客戶自行查詢鄂破有哪些規格型號及技術參數，特發布此文讓大家更清楚的了解顎式破碎機的基本參數。在了解顎式破碎機產品之前，需要先了解一下顎破的工作原理，先來看看顎破的結構圖：

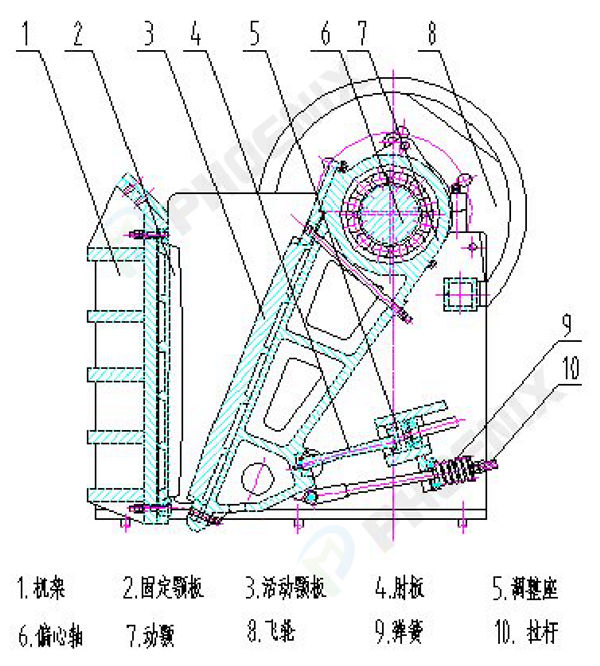

顎式破碎機結構圖
圖一：顎式破碎機結構圖

      顎式破碎機的結構如圖一所示，顎式破碎機工作原理：當顎破設備工作時，飛輪8帶動偏心軸6轉動，由于偏心軸的偏心作用，懸掛在它上邊的動顎7在肘板4的制約下，相對于固定顎板往復地做一種復合擺動運動。當活動顎板3靠近固定顎板2時，物料被擠壓破碎。在破碎過程中，當動顎被擺動至前方時，拉桿10末端的彈簧9即受壓縮，由于彈簧企圖恢復原狀，因此可以幫助動顎后退至原來位置。水平拉桿的作用還在于阻止當可動顎板作返回運動時肘板4不致脫落。
      以上是顎破基本工作原理，那么顎破的型號有很多，先來介紹一下PE600*900顎式破碎機的一些基本資料：

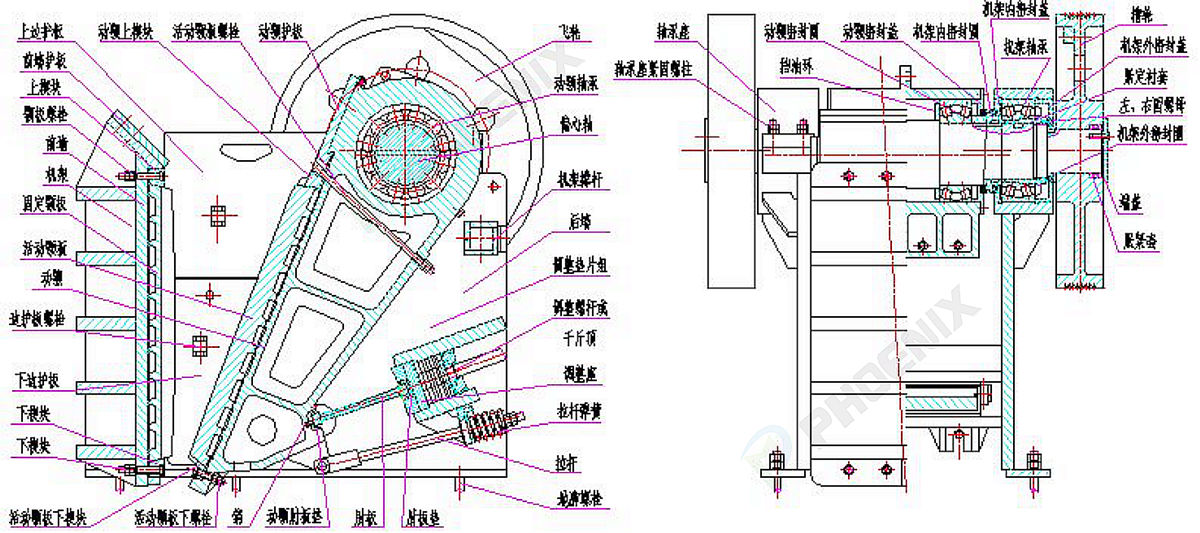

PE600*900顎式破碎機結構圖
圖二：PE600*900顎式破碎機結構圖
      再來看看PE750*1060顎式破碎機結構圖：

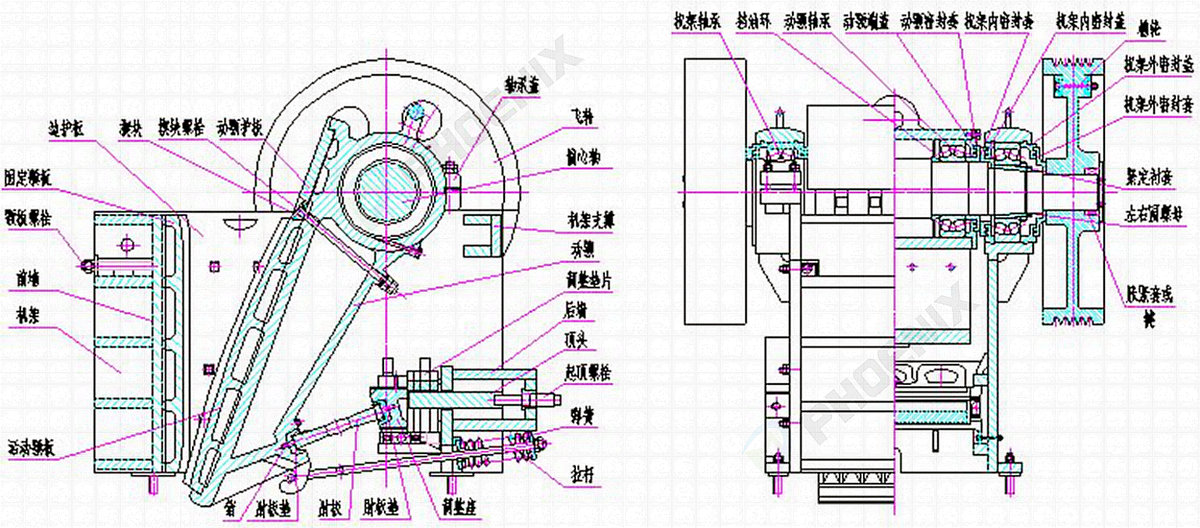

PE750*1060顎式破碎機結構圖
圖三：PE750*1060顎式破碎機結構圖
      從以上兩個圖（圖二、圖三）可以看出不同型號規格的顎式破碎機結構有所不同，圖二展示的是所有PE600*900顎破規格以下的結構構造，而圖三展示的是所有PE750*1060顎破規格以上的顎破結構構造。還有一種顎式破碎機型號為PEX，其及結構圖如下：（圖四）

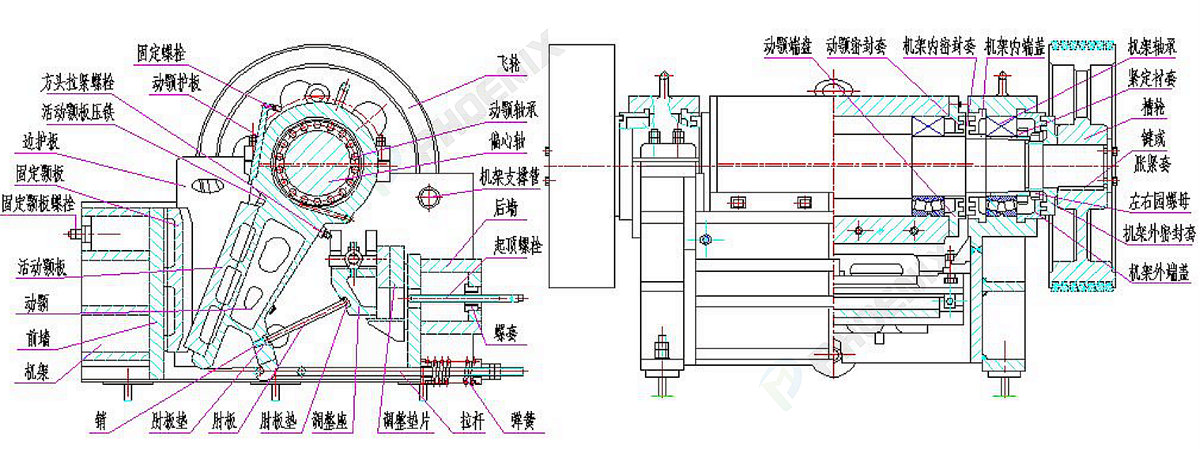

PEX顎式破碎機結構圖
圖四：PEX顎式破碎機結構圖
一、PE系列的顎式破碎機有哪些規格型號：
1、PE600*900以下顎式破碎機

機器型號

 PE-150*250H

PE-150*250Z

PE-250*400

PE-250*400Z

PE-250*500H

PE-400*600

PE-400*600Z

PE-500*750

PE-600*900

2、PE750*1060以上顎式破碎機

機器型號

PE-750*1060

PE-800*1060

PE-870*1060

PE-900*1200

PE-1000*1200

PE-1200*1500

PE-1500*1800

3、PEX系列顎式破碎機

機器型號

PEX-150*750H

PEX-150*750Z

PEX-250*750 Z

PEX-250 *750H

PEX-250*1000

PEX-250*1200

PEX-300*1300

      再介紹一下三種類型的顎式破碎機最小排料口尺寸技術參數：
      最小排料口是指破碎機排料口調整的下限， 鄂破破碎機絕對不允許在小于最小排料口的條件下運行。這里所指的排料口是指緊邊排料口。停機時測量的排料口為松邊排料口。緊邊排料口=松邊排料口 -水平位移。

PE系列鄂破（PE690以下）
機器型號 最小排料口 水平位移   （mm）
PE-150*250 10 10
PE-250*400 20 15.5
PE-250*500H 20 15.5
PE-400*600 40 23
PE-500*750 50 28
PE-600*900Ⅵ 65 32.5

PE系列鄂破（PE750以上）
機器型號 最小排料口 水平位移    （mm）
PE-750*1060 80 39
PE-800*1060 100 41.5
PE-870*1060 200 45
PE-900*1200 100 46
PE-1000*1200 195 50
PE-1200*1500 150 58.6
PE-1500*1800 220 71

PEX系列鄂破
機器型號 最小排料口 水平位移    （mm）
PEX-150*750 18 10
PEX-250*750  25 15.5
PEX-250*1000  25 15.5
PEX-250*1200  25 15.5
PEX-300*1300 20 18

二、排料口調整范圍及生產能力技術參數

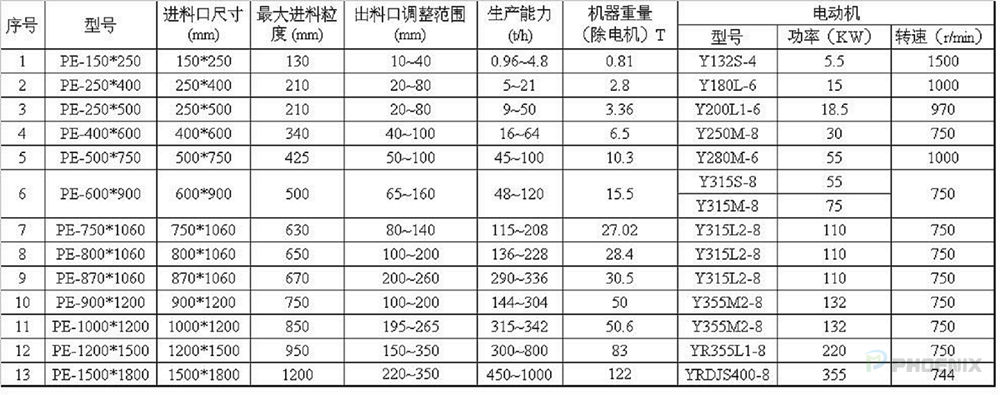

1、PE系列顎式破碎機技術參數：
PE顎式破碎機技術參數

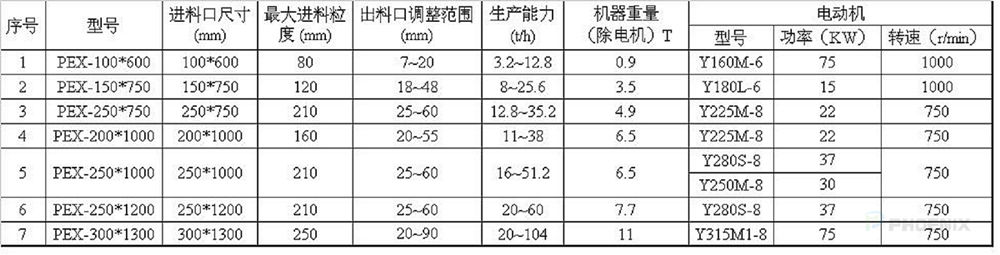

2、PEX系列顎式破碎機技術參數：
PEX顎式破碎機技術參數

PE系列顎破排料口與生產能力及排料粒度對應參考表

PE-150×250
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
10 0.69 24 2.40
20 2.1 31 1.55
30 3.5 38 1.27
40 4.9 57 1.43


PE-250×400
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
20 4.2 34 1.70
30 7.6 41 1.37
40 11 47 1.18
50 14.5 54 1.08
60 18 61 1.02
70 21 97 1.39
80 25 107 1.34

PE-400×600
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
40 18 59 1.48
50 24.3 67 1.34
60 31 75 1.25
70 37 82 1.17
80 43.2 113 1.41
90 50 123 1.37
100 64 132 1.32

PE-500×750
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
50 38.3 75 1.50
60 49 81 1.35
70 60 88 1.26
80 70 94 1.18
90 81 101 1.12
100 100 107 1.07

PE-600×900
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
65 60.5 87 1.34
85 85.3 100 1.18
105 110 113 1.08
135 147.4 190 1.41
160 178 215 1.34

PE-750×1060
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
80 101.5 120 1.50
90 118 126 1.40
100 135 133 1.33
110 152 139 1.26
120 169 146 1.22
130 185.5 152 1.17
140 202 159 1.14

PE-800×1060
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
100 140 133 1.33
110 158 139 1.26
120 176 146 1.22
140 212 159 1.14
150 229 166 1.11
160 247 172 1.08

PE-870×1060
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
200 339 285 1.43
210 358 294 1.4
220 377 304 1.38
230 396 314 1.37
240 415 324 1.35
250 434 333 1.33
260 453 343 1.32

PE-900×1200
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
100 156.7 137 1.37
120 197.4 152 1.27
140 238 167 1.19
160 278.7 228 1.43
180 319.4 248 1.38
200 360 267 1.34


PE-1000×1200
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
195 378 262 1.34
200 389 267 1.34
205 400 272 1.33
210 411 277 1.32
215 422 282 1.31
220 433 287 1.30
225 445 292 1.30
230 456 296 1.29
235 467 301 1.28
240 478 306 1.28
245 489 311 1.27
250 500 316 1.26
255 511 321 1.26
260 523 326 1.25
265 533 331 1.25

PE-1200×1500
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
150 302  205 1.37
160 327  213 1.33
170 352  220 1.29
180 377  228 1.27
190 402  236 1.24
200 427  243 1.22
210 452  251 1.2
220 477  258 1.17
230 502  333 1.45
240 527  342 1.43
250 552  352 1.41
270 603 371 1.37
280 628 381 1.36
300 678  400 1.33
320 728.  420 1.31
350 803  449 1.28

PE-1500×1800
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
220 688 260 1.18
225 706 330 1.47
230 725 335 1.46
235 743 339 1.44
240 762 344 1.43
245 781 349 1.42
250 800 354 1.42
260 836 363 1.4
270 874 373 1.38
280 911 383 1.37
290 948 392 1.35
300 986 402 1.34
310 1023 412 1.33
320 1060 421 1.32
330 1097 431 1.31
340 1135 441 1.30
350 1172 451 1.29

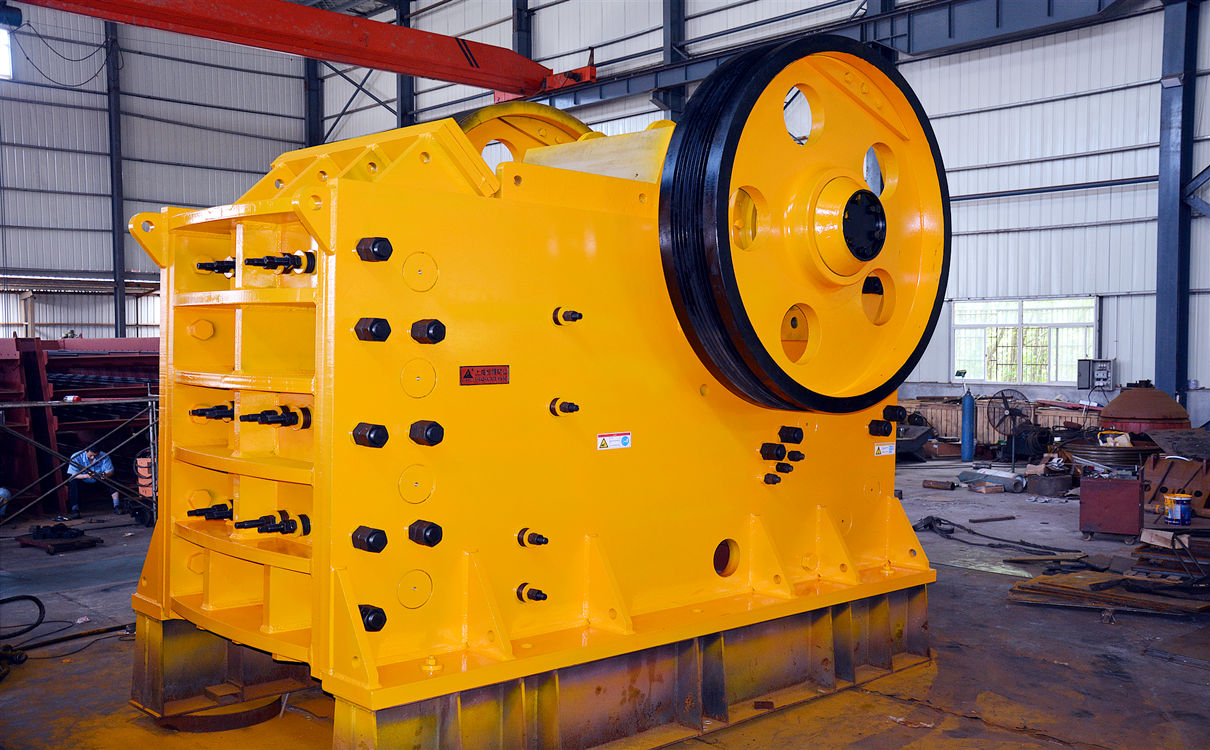

PE顎式破碎機
圖五：PE顎式破碎機

PEX系列顎破排料口與生產能力及排料粒度對應參考表
PEX-250×750
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
25 12.8 50.7 2.03
35 19.2 57.2 1.63
45 25.6 64.1 1.42
60 35.2 74.8 1.25

PEX-250×1000
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
25 16 51.2 2.05
35 26.1 57.7 1.65
45 36.1 64.5 1.43
60 51.2 75.2 1.25

PEX-250×1200
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
25 20 51.2 2.05
35 31.4 57.7 1.65
45 42.8 64.5 1.43
60 60 75.2 1.25

PEX-300×1300
排料口寬度b(mm) 生產能力Q(t/h) 最大粒度dmax(mm) 粒度比K（d/b）
20 20 48.2 2.41
40 36.7 61.1 1.53
60 53.4 75.2 1.25
80 70.1 89.9 1.12
104 90 108.0 1.04

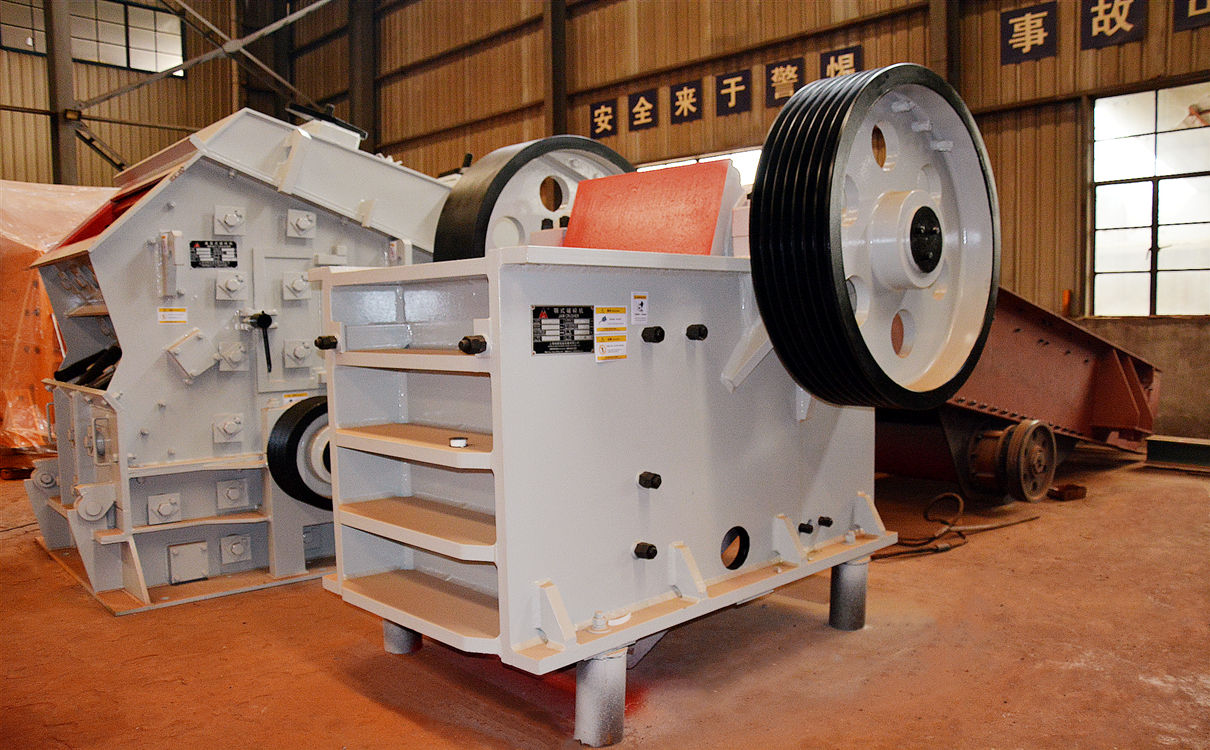

PEX顎式破碎機
圖六：PEX顎式破碎機

三、各大型號的顎式破碎機電機皮帶型號、數量、尺寸參數：
PE型號顎破皮帶型號參數表

機器型號

皮帶型號

尺寸/數量

 PE-150*250

B

3150/5根

PE-250*400

C

4572/5根

PE-400*600

C

5000/8根

PE-500*750

D

5600/7根

PE-600*900

D

7100/5根

PE-750*1060

SPC

9000/8根

PE-800*1060

SPC

9000/8根

PE-870*1060

SPC

9000/8根

PE-900*1200

SPC

9500/10根

PE-1000*1200

SPC

9500/10根

PE-1200*1500

25J

LD-10800聯組帶/三聯組2根二聯組1根

PE-1500*1800

25J

LD-12700聯組帶/三聯組4根

PEX型號顎破皮帶型號表

機器型號

皮帶型號

尺寸/數量

PEX-150*750

C

4500/5根

PEX-250*750

D

4000/4根

PEX-250*1000

D

4500/5根

PEX-250*1200

D

5000/5根

PEX-300*1300

E

5600/5根

四、各大型號的顎式破碎機軸承型號技術參數表
1、PE系列顎破軸承技術參數表（690以下）
機器型號 動顎軸承 數量 機架軸承 數量
 PE-150*250H 22218 2 22213 2
PE-150*250 22218 2 22213 2
PE-250*400 22328 2 22328 2
PE-250*400Z 22328 2 22328 2
PE-250*500H 22330/W33 2 22330/W33 2
PE-400*600 22338CA 2 22338CA 2
PE-400*600Z 22338CA 2 22338CA 2
PE-500*750 23148CA/W33 2 23148CA/W33 2
PE-600*900 23148CA/W33 2 23148CAK/W33 2

2、PE系列顎破軸承技術參數表（750以上）
機器型號 動顎軸承 數量 機架軸承 數量
PE-750*1060 23176CA/W33 2 23176CAK/W33 2
PE-800*1060 23176CA/W33 2 23176CAK/W33 2
PE-870*1060 23176CA/W33 2 23176CAK/W33 2
PE-900*1200 23180CA/W33 2 23180CA/W33 2
PE-1000*1200 23180CA/W33 2 23180CA/W33 2
PE-1200*1500 231/500CA/W33 2 231/500CAK/W33 2
PE-1500*1800 241/560EC/W33 2 241/560ECK/W33 2

3、PEX系列顎破軸承技術參數表
機器型號 動顎軸承 數量 機架軸承 數量
PEX-150*750H 23136 2 23136 2
PEX-150*750Z 23136 2 23136 2
PEX-250*750 Z 22238CA 2 22238CA 2
PEX-250 *750H 22238CA 2 22238CA 2
PEX-250*1000 22238CA 2 22238CA 2
PEX-250*1200 22240CA/W33 2 22240CAK/W33 2
PEX-300*1300 22344CA/W33 2 22344CAK/W33+AH2344 2

      以上就是完整的整套PE系列、PEX系列顎式破碎機的工作原理、結構圖、規格型號技術參數，包括顎破排料口生產能力及排料口粒度對應技術參數、各種型號顎破的皮帶規格型號、顎破動顎軸承規格型號、數量等技術資料，希望對用戶有所幫助。有很多客戶會問一臺顎破多少錢？每個廠家的報價要按照當時原材料的價格核算，顎式破碎機價格一直在起伏變化的，因此可以咨詢本司銷售人員獲得最新實時價格。友情提醒：如需購買顎破，請從正規廠家購買，以獲得無憂的售后保障。
